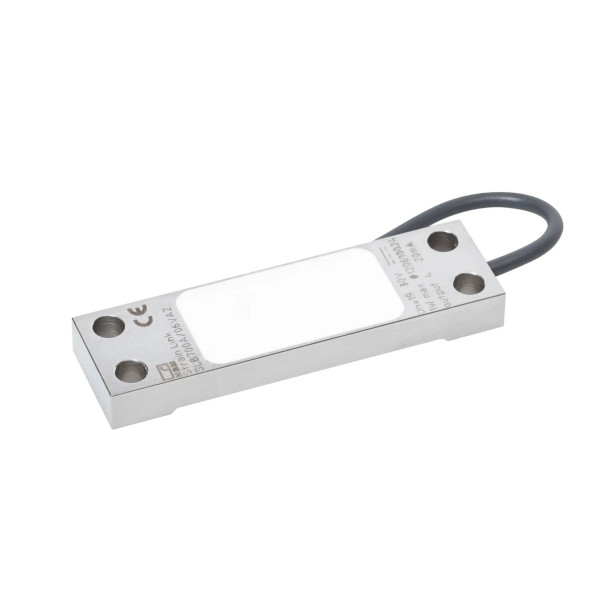

SLB700A/06VA

Opis produktu

SLB700A/06VA to aktywny czujnik odkształceń wyposażony w inteligentną elektronikę, który od lat sprawdza się w pomiarach dotyczących mostka siłowego. Standardowe sygnały wyjściowe obejmują zakres od 0 do 10 V lub od 4 do 20 mA. Jego główne zastosowania to podstawowe zadania ważenia, takie jak ważenie zbiorników, oraz pomiary w produkcji, w tym monitorowanie pras.

Czujnik jest przetwornikiem tensometrycznym z wbudowaną elektroniką, który można łatwo przymocować do konstrukcji za pomocą śrub. Gdy na konstrukcję zostanie przyłożona siła, urządzenie niezawodnie mierzy powstałe odkształcenie, co umożliwia pomiar przyłożonej siły po odpowiedniej kalibracji. Ta zasada, określana jako „pomiar w mostku siłowym”, jest powszechnie stosowana.

Dzięki zintegrowanemu wzmacniaczowi pomiarowemu, aktywna wersja SLB700A/06VA oferuje wyższą opłacalność przy zachowaniu pełnej wytrzymałości i doskonałej dynamiki maszyny, nawet przy pomiarach ekstremalnie dużych sił.

Zalety
- Niezawodne pomiary nawet przy ekstremalnie dużych siłach
- Wyjątkowo opłacalny łańcuch pomiarowy dzięki zintegrowanemu wzmacniaczowi
- Zachowanie nienaruszonej dynamiki maszyny
- Łatwa kalibracja i prosta procedura nauki (teach-in)

Specyfikacja i cechy praktyczne
- Zakres sygnału wyjściowego: od 0 do 10 V lub od 4 do 20 mA
- Łatwy montaż przy użyciu czterech śrub M6
- Odporność na większość olejów stosowanych w aplikacjach pras oraz odporność na korozję
- Wysoce elastyczny kabel odpowiedni do zastosowania w łańcuchach przesuwowych
- Kompatybilność między wersją aktywną (ze wzmacniaczem) a pasywną (bez wzmacniacza): identyczne wymiary i układ otworów

Procedura nauki (teach-in)
Procedura nauki zastosowanej elektroniki jest bardzo prosta:
- Wykonanie pomiaru przy maksymalnej sile
- Wykonanie pomiaru przy zerowej sile
- Skalowanie sygnału wyjściowego między tymi punktami, zapewniając przesłanie maksymalnie możliwego sygnału do kolejnego etapu łańcucha pomiarowego

Wsparcie i modernizacja
- Łatwa modernizacja maszyn dzięki pełnej kompatybilności aktywnych i pasywnych czujników odkształceń
- HBK oferuje również dedykowane czujniki do kalibracji SLB700A/06VA
- Profesjonalny serwis HBK przeprowadza kalibrację całego łańcucha pomiarowego
- Kompleksowe rozwiązanie pomiarowe dostępne na życzenie, które nie wymaga dodatkowych elementów elektronicznych

Podsumowanie
SLB700A/06VA to ekonomiczne rozwiązanie dla zastosowań wymagających precyzyjnych pomiarów siły. Jego konstrukcja i łatwość montażu, odporność na trudne warunki oraz prosta kalibracja czynią go idealnym wyborem dla przemysłu, szczególnie przy zastosowaniu dużych sił procesowych.
