C18

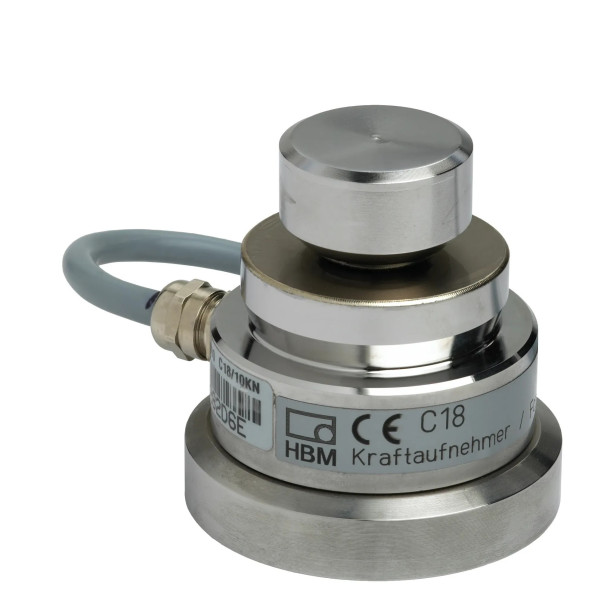

Przetwornik siły odniesienia C18

Transduser odniesienia C18 mierzy siłę ściskającą na podstawie zasady skręcania pierścienia, co czyni go wyjątkowo odpornym na gradienty temperatury, siły boczne oraz moment zginający.
Jest mały, lekki i łatwy w transporcie oraz instalacji w różnych lokalizacjach.
Hermetycznie zamknięta konstrukcja ze stali nierdzewnej wraz z zabezpieczeniem IP68 gwarantuje solidną wydajność i długoterminową stabilność.
Seria C18 obejmuje zakresy nośności od 10 kN do 5 MN i spełnia wymagania urządzenia transferowego, zapewniając identyfikowalność maszyny pomiarowej względem wzorca.
Transduser może być wykorzystywany jako czujnik roboczy w maszynach kalibracyjnych lub jako standard roboczy w firmach wymagających niezawodnej identyfikowalności urządzeń pomiarowych.
Jest stosowany w krajowych instytutach metrologicznych, przy zastosowaniach mobilnych oraz do precyzyjnego określenia środka ciężkości, na przykład samolotu.
Każdy egzemplarz C18 jest kalibrowany i dostarczany w komplecie z podstawą montażową oraz elementem dociskowym – dodatkowe elementy do aplikacji obciążenia nie są wymagane.
Ogólnie rzecz biorąc, C18 zapewnia ekstremalnie korzystne rozwiązanie pod względem kosztów.

Dane techniczne
- Klasa dokładności (ISO376): 0.5
- Klasa dokładności HBK: 0.02
- Nośność: od 10 kN do 5 MN
- Spełnia wymagania normy ISO376
- Spełnia wymagania ISO376 klasy 0.5 pod względem dokładności pomiaru
- Niewrażliwy na moment zginający; niski wpływ gradientów temperatury dzięki zasadzie skręcania pierścienia
- Szeroki zakres pomiarowy do zadań kalibracyjnych, od 2 kN do 5 MN
- Kalibrowane elementy aplikacji siły, w komplecie z podstawą montażową oraz elementem dociskowym
- Precyzyjne wyniki pomiarowe przy dużych nośnościach, doskonały stosunek ceny do wydajności

Testowana odporność
- Stopień ochrony IP68 – nietypowy dla tej klasy dokładności
- Warunki testowe: 100 godzin, 3 m słupa wody
- Każdy transduser jest testowany w wewnętrznym laboratorium EMC HBK i posiada oznaczenie zgodności CE
- Wytrzymały kabel z zabezpieczeniem przed zagnieceniami
- Konstrukcja ze stali nierdzewnej
- Dostępny jako czujnik 5 MN
- Wysoka niezawodność, nawet w trudnych warunkach, dzięki solidnej konstrukcji

Łatwe zastosowanie mobilne
- Mała średnica, kompaktowa konstrukcja i lekka waga; oparta na zasadzie skręcania pierścienia
- Przyjazny dla użytkownika: przy dużych nośnościach podstawa montażowa i czujnik mogą być instalowane oddzielnie
- Oznaczenia laserowe umożliwiają łatwe wyrównanie podstawy montażowej i transduzera siły; gwarantowana jest optymalna powtarzalność
- Montaż wtyczki na życzenie

Wysoce atrakcyjny
- C18 w połączeniu z wysokoprecyzyjnymi wzmacniaczami pomiarowymi QuantumX MX430B oraz QuantumX MX238B – kalibrowany jako łańcuch pomiarowy na życzenie
- Odpowiedni do zastosowań mobilnych, lekki i o kompaktowych wymiarach
