C10

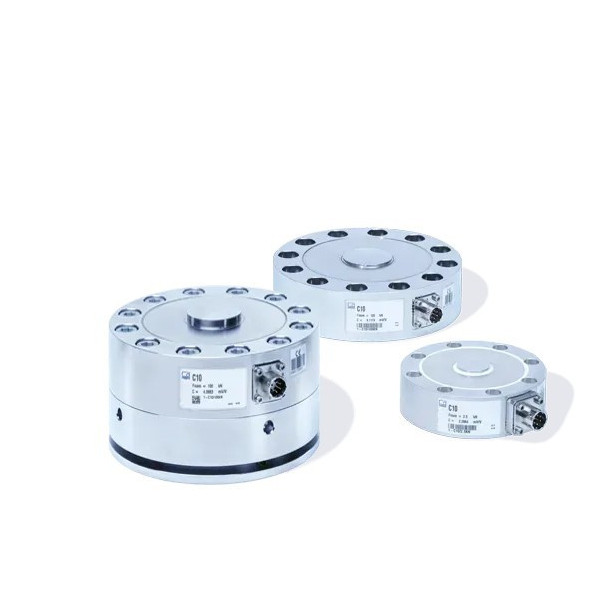

C10 Czujnik siły ściskającej

C10 to radialnie symetryczny przetwornik siły przeznaczony do pomiaru sił ściskających.
Sygnał wyjściowy jest wyższy niż w przypadku innych czujników (nawet ponad 4 mV/V), co poprawia rozdzielczość oraz stosunek szumu do sygnału w łańcuchu pomiarowym.
Wykonany z materiałów odpornych na rdzewienie, dostępny w różnych opcjach konfiguracyjnych w atrakcyjnych cenach rynkowych.

Dane techniczne

- Klasa dokładności HBM: 0,02 ... 0,05
- Udźwigi: od 2,5 kN do 1 MN
- Sygnał wyjściowy: mV/V (pasywny mostek Wheatstone’a) oraz IO-Link

Nowość

Dzięki nowej opcji „VAIO” czujnik C10 wyposażony jest w zintegrowany cyfrowy wzmacniacz.

Zalety

- Większa precyzja: błąd liniowości 0,005% dla udźwigów do 250 kN, dla wyższych udźwigów poprawiony do 0,03%
- TCZero: 0,006% /10K
- Zwiększona niezawodność: system monitorowania stanu czujnika wysyła ostrzeżenia w przypadku przekroczenia limitów temperaturowych lub mechanicznych zanim wystąpią problemy
- Poprawiona precyzja wszystkich modeli C10: TC0 wynoszące zaledwie 75 ppm/10K, a przy wyjściu cyfrowym jedynie 60 ppm/10K
- Minimalna nieliniowość, mały efekt histerezy oraz doskonała powtarzalność (0,025%)
- Wysoki sygnał wyjściowy, przekraczający 4 mV/V (dla udźwigu od 25 kN)
- Dostępna opcja zintegrowanego wzmacniacza
- Ekonomiczność: szerszy zakres pomiarowy umożliwia osiągnięcie tej samej precyzji przy mniejszej liczbie czujników – zmniejszenie liczby odrzuceń w produkcji
- Opcja IO-Link dodatkowo poprawia ekonomię i precyzję pomiarów
- Uniwersalne zastosowanie: materiał odporny na rdzewienie, stopień ochrony IP68 (z opcją kabla), niezależność od sił bocznych, odporność na wibracje, zatwierdzony pod względem EMC
- Elastyczna konfiguracja: ponad 10 000 kombinacji dostępnych w krótkich terminach realizacji, różne opcje złączy i kabli, TEDS, wersje z podwójnym mostkiem
- Akcesoria dostępne osobno: elementy dociskowe, kable połączeniowe, usługi kalibracyjne

Dodatkowe informacje

- Pomiar temperatury oraz prezentacja informacji statystycznych
- Niższe koszty i prosta konfiguracja: czujnik dostarczany jest jako skalibrowany; po podłączeniu do magistrali IO-Link natychmiast otrzymuje się prawidłowe odczyty w niutonach, co skutkuje niskimi kosztami okablowania
- Szybki czas reakcji: wewnętrzna częstotliwość próbkowania wynosi 40 kHz, a czas cyklu do magistrali IO-Link to 0,9 ms

Standardowe funkcje przyrządu

- Przełączniki krańcowe
- Detekcja szczytowa
- Wyjście cyfrowe
- Filtr

Zachęcamy do zapoznania się z modelem K-C10, w którym oprócz wielu innych opcji znajdziesz również szczegółowe informacje dotyczące wersji IO-Link.
