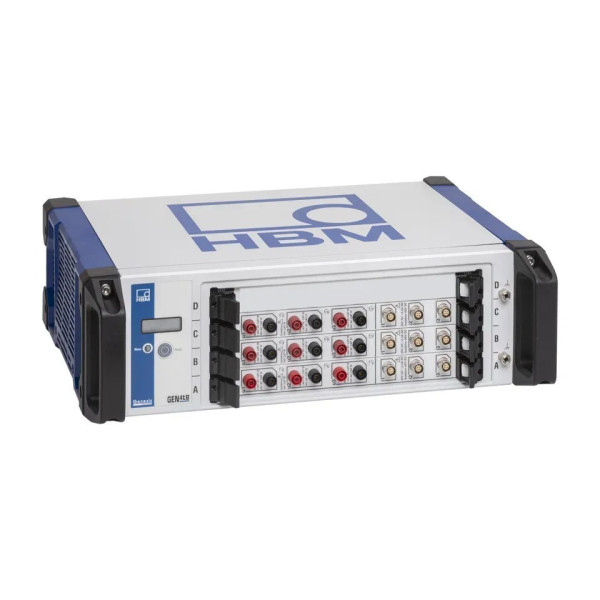

EDRV-9P-4T

EDRV-9P-4T EDRIVE PWR ANALYZER, 9KANAŁÓW, 2MS/s, GEN4tB

9-kanałowy eDrive POWER ANALYZER GEN4tB – stacja przednia podłączana do komputera, służąca do testowania maszyn elektrycznych sterowanych inwerterami oraz komponentów. Komputer może na bieżąco wyświetlać wyniki pomiarów mocy, zapisywać wyniki oraz surowe dane, a także analizować zgromadzone dane w ramach post-processingu.

Analizator mocy oferuje 9 kanałów mocy (9 pomiarowych napięcia i 9 prądu) oraz 6 wejść częstotliwościowych dla czujników momentu i prędkości.

Skład zestawu

- 1 x główna jednostka GEN4tB z 4 slotami (1 wolny)
- 3 x karty wejściowe GN310B, każda z 3 kanałami mocy
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x rozdzielacz/skrzyneczka połączeniowa dla czujników momentu i prędkości
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x lokalny dysk SSD

GŁÓWNA JEDNOSTKA

1 x stacjonarna jednostka główna GEN4tB tethered:
- 4 sloty akwizycji
- Przenośna lub przeznaczona do montażu w racku (wraz z uchwytami rack)
- 1 GBit Ethernet, PTPv2.0, 100 MB/s
- Do 64 zdarzeń cyfrowych i 8 kanałów pomiaru/czasomierza
- Port Master/Sync (wymaga modułu SFP)
- Optyczny port 1 GBit Ethernet (wymaga modułu SFP)
- Wyświetlacz statusu dla informacji o systemie
- Rozszerzony zakres temperatur: -20°C do +60°C
- Lokalny dysk SSD o pojemności 1 TB, 200 MB/s, rozszerzony zakres temperatur

KARTY WEJŚCIOWE

3 x karta analizatora mocy GN310B:
- 3 kanały mocy (napięcie i prąd)
- 2 MS/s, 18 bit, 2 GB RAM
- Zakresy napięć wejściowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- Zakresy prądów wejściowych (7): ±75mA do ±2A lub przy użyciu zacisku prądowego: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz dwa wejścia liczników/czasomierza

OPROGRAMOWANIE W ZESTAWIE

- Oprogramowanie Perception Enterprise z opcją eDrive
- Służy do konfiguracji systemu, definiowania formuł przez użytkownika, wyświetlania wyników mocy w czasie rzeczywistym (wartości numeryczne, trendy, wykresy biegunowe) oraz analizy surowych danych (oscyloskop/FFT) i przechowywanych wyników

OPCJE (FABRYCZNIE ZAINSTALOWANE, DOSTĘPNE OSOBNO)

- Więcej kanałów mocy (maksymalnie 12)
- Więcej wejść dla momentu i prędkości
- Inne karty wejściowe dla danych temperaturowych lub wibracyjnych (NVH)
- Moduły SFP dla:
- * Optycznego portu Master/Sync
- * Optycznego modułu SFP 1 GBit Ethernet
- Wewnętrzny dysk SSD, 500 GB, 350 MB/s (zastępuje wersję 1 TB)
- CAN FD/CAN 2.0 wejście/wyjście do sterowania akwizycją
- Karta nośnikowa opcji dla następujących dodatków:
- * 10 GBit Ethernet (RJ45 lub optyczny), 400 MB/s
- * Wyjście w czasie rzeczywistym EtherCAT
- * Karta wyjściowa Master, optyczna, 4-portowa
