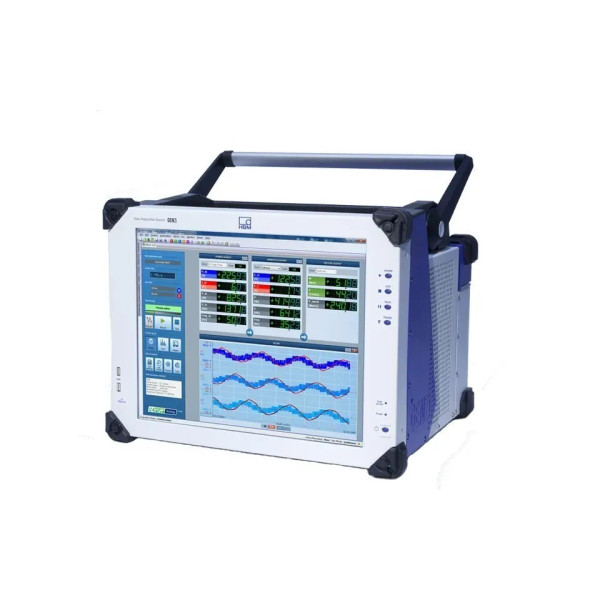

EDRV-6P-7I

EDRV-6P-7I EDRIVE PWR ANALYZER, 6K, 2MS/s, GEN7i

6-kanałowy analizator mocy eDrive POWER ANALYZER GEN7i: ANALIZATOR MOCY to zintegrowany z komputerem system służący do testowania maszyn elektrycznych oraz komponentów napędzonych falownikami.
Zintegrowany komputer PC umożliwia wyświetlanie wyników pomiarów w czasie rzeczywistym, zapisywanie wyników oraz surowych danych, a także analizowanie zapisanych danych w procesie postprodukcyjnym.
Urządzenie oferuje 6 kanałów mocy (6 kanałów napięcia i 6 kanałów prądu) oraz 4 wejścia częstotliwości dla czujników momentu obrotowego/prędkości.

Zestaw zawiera
- 1 x główna jednostka GEN7i z 7 slotami (5 dostępnych)
- 2 x karta wejściowe GN310B z 3 kanałami mocy każda
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x rozdzielacz/połączeniowe pudełko do czujników momentu/prędkości
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x zintegrowany komputer PC z dyskiem SSD

Główna jednostka
- 1 x główna jednostka GEN7i z zintegrowanym komputerem PC
- 7 slotów akwizycji
- Przepływ danych 350 MB/s
- Do 96 zdarzeń cyfrowych oraz maksymalnie 12 kanałów/linii czasowych (T/C)
- Złącze Master/Sync
- Złącze optyczne Ethernet 1 GBit (wymaga modułu SFP)
- Wyjście zasilania DC QuantumX o mocy 30 W

Karty wejściowe
- 2 x karta analizatora mocy GN310B
- 3 kanały mocy (napięcia i prądu)
- 2 MS/s, 18 bitów, 2 GB RAM
- Zakresy napięć wejściowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- Zakresy prądowe wejść (7): ±75mA do ±2A lub przy użyciu zacisków prądowych: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz dwa wejścia liczników/timerów

Zintegrowany komputer PC
- Intel i5, 16 GB RAM, Windows 10 Pro (64-bit)
- 17-calowy ekran dotykowy TFT
- Dysk SSD o pojemności 960 GB, przepływ 350 MB/s
- Ethernet 1 GBit, PTPv2.0, 100 MB/s
- Ethernet optyczny 1 GBit, SFP
- Akcesoria: mysz, klawiatura, torba transportowa

Dołączone oprogramowanie
- Oprogramowanie Perception Enterprise z opcją eDrive
- Służy do konfiguracji systemu, w tym definiowania własnych formuł, wyświetlania wyników mocy w czasie rzeczywistym (dane liczbowe, wykresy, wykresy biegunowe) oraz surowych danych (oscyloskop/FFT) i postprocesowania zapisanych danych

Opcje (fabrycznie zainstalowane, dostępne jako opcja dodatkowa)
- Więcej kanałów mocy (maksymalnie 21)
- Więcej wejść dla czujników momentu/prędkości
- Inne karty wejściowe do pomiarów temperatury lub danych wibracyjnych (NVH)
- Moduły SFP dla optycznego Ethernet 1 GBit
- Opcjonalna karta nośnikowa dla następujących opcji:
-- Ethernet 10 GBit (RJ45 lub optyczny), 400 MB/s
-- Karta wyjściowa Master, optyczna, 4-portowa
