EDRV-6P-3I

Opis Produktu

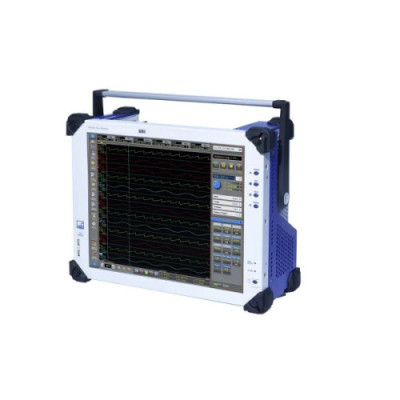

6-kanałowy ANALIZATOR MOCY eDrive GEN3iA: ANALIZATOR MOCY to zintegrowany z komputerem system do testowania maszyn elektrycznych napędzanych przemiennikami oraz komponentów. Zintegrowany komputer może wyświetlać wyniki pomiarów mocy w czasie rzeczywistym, zapisywać wyniki oraz surowe dane i analizować przechowywane dane w procesie post-procesowym. Urządzenie oferuje 6 kanałów mocy (6 napięćowych i 6 prądowych) oraz 4 wejścia częstotliwościowe dla czujników momentu/obrotów.

Składowe zestawu

- 1 x główna jednostka GEN3iA z 3 slotami (1 wolny)
- 2 x karty wejściowe GN310B z 3 kanałami mocy każda
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x skrzynka do łączenia/splitter połączeń moment/obroty
- 1 x adapter trójfazowy sztucznej gwiazdy
- 1 x zintegrowany komputer z SSD

Główna jednostka

1 x główna jednostka GEN3iA ze zintegrowanym komputerem:
- 3 sloty do akwizycji
- Przepustowość transmisji 200 MB/s
- Maksymalnie do 32 zdarzeń cyfrowych oraz 4 kanały T/C
- Złącze Master/Sync
- Port Ethernet optyczny 1 GBit (wymaga modułu SFP)
- Wyjście zasilania DC QuantumX 15 W

Karty wejściowe

2 x karta analizatora mocy GN310B:
- 3 kanały mocy (napięcie i prąd)
- 2 MS/s, 18-bit, 2 GB RAM
- Zakresy napięć wejściowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- Zakresy wejść prądowych (7): ±75mA do ±2A lub przy użyciu zacisku prądowego: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz dwa wejścia licznikowe/sterujące (counter/timer)

Zintegrowany komputer

- Intel i3, 8 GB RAM, Win 10 Pro (64-bit)
- 17-calowy dotykowy ekran TFT
- SSD 480 GB, 200 MB/s
- Ethernet 1 GBit, PTPv2.0, 100 MB/s
- Opticzny Ethernet 1 GBit, SFP
- Akcesoria: mysz, klawiatura, torba przenośna

Dołączone oprogramowanie

- Oprogramowanie Perception Enterprise z opcją eDrive
- Funkcjonalności: konfiguracja systemu, definiowanie przez użytkownika formuł, wyświetlanie wyników mocy w czasie rzeczywistym (numerycznie, trendy, diagram polarny), surowe dane (oscyloskop/FFT) oraz przetwarzanie zapisanych danych

Opcje (fabrycznie zainstalowane, dostępne osobno)

- Więcej kanałów mocy (maksymalnie 9)
- Więcej wejść moment/obroty
- Inne karty wejściowe do danych temperatury lub wibracji (NVH)
- Moduły SFP dla optycznego Ethernetu 1 GBit
- Opcjonalna karta przenośna dla następujących opcji:
- - Ethernet 10 GBit (RJ45 lub optyczny), 400 MB/s
- - Karta wyjściowa Master, optyczna, 4 porty
