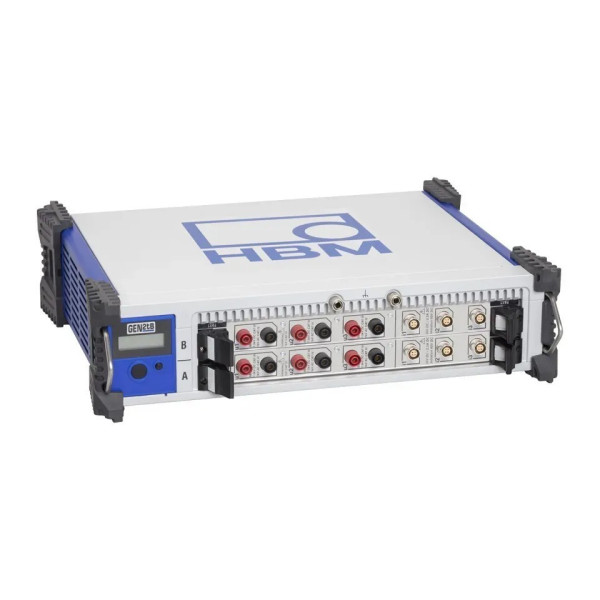

EDRV-6P-2T

EDRV-6P-2T EDRIVE PWR ANALYZER, 6CH, 2MS/s, GEN2tB

6-kanałowy analizator mocy eDrive POWER ANALYZER GEN2tB: POWER ANALYZER to przedni panel podłączany do komputera, służący do testowania maszyn elektrycznych napędzanych inwerterami oraz komponentów. Komputer może wyświetlać wyniki dotyczące mocy w czasie rzeczywistym, zapisywać wyniki i dane surowe oraz analizować zgromadzone dane w procesie postprodukcji.

Skład zestawu
- 1 x szyna główna GEN2tB z 2 slotami (wszystkie wykorzystane)
- 2 x karty wejściowe GN310B, każda z 3 kanałami mocy
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x skrzynka do połączeń/rozdzielania sygnału momentu/obrotów
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x lokalny napęd SSD

Szyna główna
- 1 x szyna główna GEN2tB tethered:
- 2 sloty akwizycji
- przeznaczona do użytku przenośnego lub montażu w szafie rack
- 1 GBit Ethernet, PTPv2.0, 100 MB/s
- do 32 zdarzeń cyfrowych i 4 kanałów T/C
- port Master/Sync (wymaga SFP)
- port optyczny 1 GBit Ethernet (wymaga SFP)
- wyświetlacz statusu dla informacji systemowych
- wewnętrzny SSD: 500 GB, 200 MB/s

Karty wejściowe
- 2 x karta analizatora mocy GN310B:
- 3 kanały mocy (napięcie i prąd)
- 2 MS/s, 18 bit, 2 GB RAM
- zakresy wejść napięciowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- zakresy wejść prądowych (7): ±75mA do ±2A lub dla zacisków prądowych: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz dwa wejścia licznikowe/timerowe

Oprogramowanie
- Oprogramowanie Perception Enterprise z opcją eDrive – do konfiguracji systemu, definiowania własnych formuł, wyświetlania wyników mocy w czasie rzeczywistym (numerycznie, trendy, układ biegunowy) oraz danych surowych (oscyloskop/FFT) i przetwarzania zgromadzonych danych.

Opcje (instalowane fabrycznie, dostępne osobno)
- Moduły SFP dla: optycznego portu Master/Sync
- optycznego modułu SFP 1 GBit Ethernet
- CAN FD/CAN 2.0 wejście/wyjście/sterowanie akwizycją
