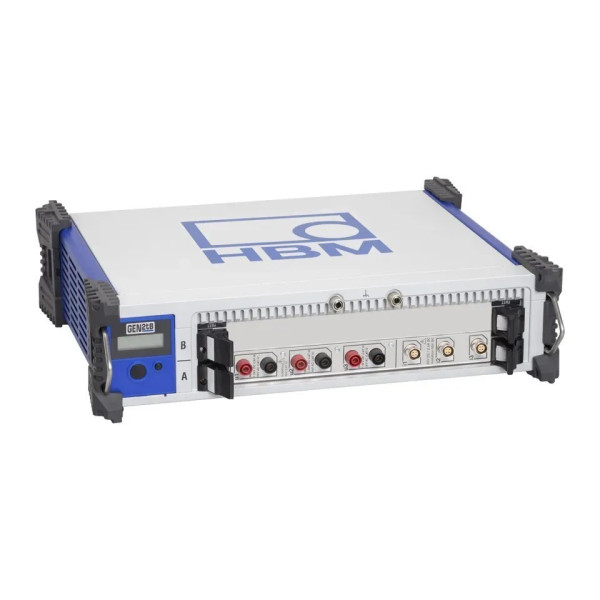

EDRV-3P-2T

EDRV-3P-2T EDRIVE PWR ANALYZER, 3KANAŁOWY, 2MS/s, GEN2tB

3-kanałowy ANALIZATOR MOCY eDrive GEN2tB to przedni moduł połączony z komputerem, przeznaczony do testowania maszyn elektrycznych oraz komponentów napędzanych inwerterem. Komputer wyświetla wyniki mocy w czasie rzeczywistym, przechowuje dane surowe i wyniki pomiarów oraz umożliwia ich dalszą analizę.

Zawartość zestawu
- 1 x obudowa główna GEN2tB z 4 gniazdami (1 wolne)
- 1 x karta wejściowa GN310B z 3 kanałami mocy
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x skrzynka przyłączeniowa/rozdzielacz dla czujników momentu/prędkości
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x lokalny dysk SSD

Obudowa główna
- 2 gniazda akwizycji
- Przenośne zastosowanie lub możliwość montażu w szafie
- Ethernet 1 GBit, PTP v2.0, 100 MB/s
- Do 32 zdarzeń cyfrowych i 4 kanały T/C
- Port Master/Sync (wymaga modułu SFP)
- Optyczny port Ethernet 1 GBit (wymaga modułu SFP)
- Wyświetlacz stanu systemu
- Wewnętrzny dysk SSD: 500 GB, 200 MB/s

Karta wejściowa GN310B
- 3 kanały mocy (napięcie i prąd)
- 2 MS/s, 18 bit, 2 GB RAM
- Zakresy napięć wejściowych (5): ±50 V do ±1500 V DC, 1000 V CAT IV, 1200 V DC CAT IV, 1500 V DC CAT III
- Zakresy prądów wejściowych (7): ±75 mA do ±2 A lub zastosowanie zacisku prądowego: ±5 mV do ±20 V
- 16 zdarzeń cyfrowych oraz dwa wejścia licznik/timer

Oprogramowanie
- Oprogramowanie Perception Enterprise z opcją eDrive
- Umożliwia konfigurację systemu (w tym definiowanie formuł przez użytkownika)
- Wyświetlanie wyników mocy w czasie rzeczywistym (wartości numeryczne, trendy, wykresy polarne)
- Wyświetlanie danych surowych (oscyloskop/FFT)
- Przetwarzanie zapisanych danych

Opcje
- Dodatkowe kanały mocy (do maksymalnie 6)
- Dodatkowe wejścia momentu/prędkości
- Moduły SFP dla:
    - Optycznego portu Master/Sync
    - Optycznego portu Ethernet 1 GBit (moduł SFP)
- CAN FD/CAN 2.0 – wejście/wyjście/sterowanie akwizycją
