EDRV-6P-7TA

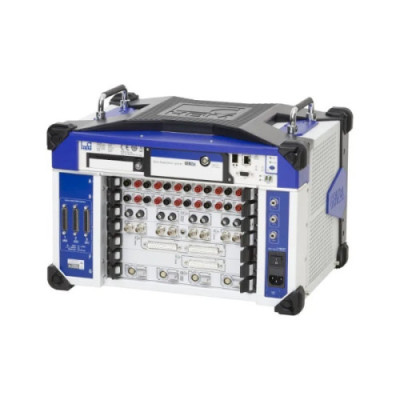

EDRV-6P-7TA EDRIVE PWR ANALYZER
6-kanałowy eDrive POWER ANALYZER GEN7tA – analizator mocy przeznaczony do testowania maszyn elektrycznych i komponentów z napędem inwerterowym. Komputer podłączony do urządzenia umożliwia wyświetlanie wyników mocy w czasie rzeczywistym, zapisywanie wyników oraz danych surowych, a także analizę zapisanych danych podczas post processingu.
Zestaw zawiera
- 1 x główna jednostka GEN7tA z 7 slotami (5 wolnych)
- 2 x karty wejściowe GN310B, każda z 3 kanałami mocy
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x rozdzielacz/łącznik do połączeń moment/prędkość
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x lokalny dysk SSD
Jednostka główna
- 7 slotów akwizycji
- Możliwość pracy stacjonarnej lub montażu w szafie
- Ethernet 1 GBit, PTPv2.0, 100 MB/s
- Obsługa do maksymalnie 96 zdarzeń cyfrowych oraz 12 kanałów pomiaru T/C
- Złącze Master/Sync
- Optyczny port Ethernet 1 GBit (wymaga SFP)
- Wyjście zasilania DC QuantumX 30 W
- Lokalny dysk SSD 960 GB, 350 MB/s
Karty wejściowe
- 2 x karta analizatora mocy GN310B
- 3 kanały mocy (napięcie i prąd)
- Próbkowanie 2 MS/s, 18 bit, 2 GB RAM
- Zakresy wejść napięciowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- Zakresy wejść prądowych (7): ±75mA do ±2A lub przy użyciu zacisku prądowego: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz 2 wejścia licznik/czasomierz
Oprogramowanie w zestawie
- Perception Enterprise z opcją eDrive – umożliwia konfigurację systemu, w tym definiowanie własnych formuł, wyświetlanie wyników mocy w czasie rzeczywistym (numeryczne, trendy, wykres polarny), podgląd danych surowych (oscyloskop/FFT) oraz post processing zapisanych danych
Opcje (fabrycznie zainstalowane, dostępne osobno)
- Więcej kanałów mocy (maks. 21)
- Więcej wejść momentu/prędkości
- Inne karty wejściowe dla danych temperatury lub drgań (NVH)
- Moduły SFP dla optycznego Ethernetu 1 GBit
- CAN FD/CAN 2.0 – wejście/wyjście/kontrola akwizycji
- Opcjonalna karta nośnikowa dla następujących opcji:
- Ethernet 10 GBit (RJ45 lub optyczny), 400 MB/s
- Wyjście EtherCAT w czasie rzeczywistym
- Karta wyjściowa Master, optyczna, 4 porty
6-kanałowy eDrive POWER ANALYZER GEN7tA – analizator mocy przeznaczony do testowania maszyn elektrycznych i komponentów z napędem inwerterowym. Komputer podłączony do urządzenia umożliwia wyświetlanie wyników mocy w czasie rzeczywistym, zapisywanie wyników oraz danych surowych, a także analizę zapisanych danych podczas post processingu.
Zestaw zawiera
- 1 x główna jednostka GEN7tA z 7 slotami (5 wolnych)
- 2 x karty wejściowe GN310B, każda z 3 kanałami mocy
- 1 x oprogramowanie Perception Enterprise z opcją eDrive
- 1 x rozdzielacz/łącznik do połączeń moment/prędkość
- 1 x adapter sztucznej gwiazdy 3-fazowej
- 1 x lokalny dysk SSD
Jednostka główna
- 7 slotów akwizycji
- Możliwość pracy stacjonarnej lub montażu w szafie
- Ethernet 1 GBit, PTPv2.0, 100 MB/s
- Obsługa do maksymalnie 96 zdarzeń cyfrowych oraz 12 kanałów pomiaru T/C
- Złącze Master/Sync
- Optyczny port Ethernet 1 GBit (wymaga SFP)
- Wyjście zasilania DC QuantumX 30 W
- Lokalny dysk SSD 960 GB, 350 MB/s
Karty wejściowe
- 2 x karta analizatora mocy GN310B
- 3 kanały mocy (napięcie i prąd)
- Próbkowanie 2 MS/s, 18 bit, 2 GB RAM
- Zakresy wejść napięciowych (5): ±50V do ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
- Zakresy wejść prądowych (7): ±75mA do ±2A lub przy użyciu zacisku prądowego: ±5mV do ±20V
- 16 zdarzeń cyfrowych oraz 2 wejścia licznik/czasomierz
Oprogramowanie w zestawie
- Perception Enterprise z opcją eDrive – umożliwia konfigurację systemu, w tym definiowanie własnych formuł, wyświetlanie wyników mocy w czasie rzeczywistym (numeryczne, trendy, wykres polarny), podgląd danych surowych (oscyloskop/FFT) oraz post processing zapisanych danych
Opcje (fabrycznie zainstalowane, dostępne osobno)
- Więcej kanałów mocy (maks. 21)
- Więcej wejść momentu/prędkości
- Inne karty wejściowe dla danych temperatury lub drgań (NVH)
- Moduły SFP dla optycznego Ethernetu 1 GBit
- CAN FD/CAN 2.0 – wejście/wyjście/kontrola akwizycji
- Opcjonalna karta nośnikowa dla następujących opcji:
- Ethernet 10 GBit (RJ45 lub optyczny), 400 MB/s
- Wyjście EtherCAT w czasie rzeczywistym
- Karta wyjściowa Master, optyczna, 4 porty
