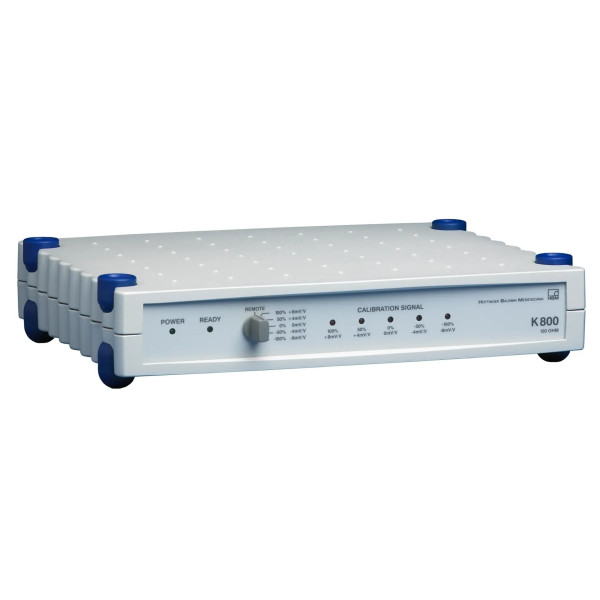

K800

Opis produktu

K800 – kalibracyjna jednostka do mostków czterobrzmiących tensometrycznych, zaprezentowana przez HBK, może kalibrować osiem kanałów jednocześnie. Urządzenie jest szczególnie przydatne dla wielokanałowych wzmacniaczy pomiarowych, takich jak MGCplus firmy HBK, które muszą być regularnie kalibrowane w celu zapewnienia dokładności. Wielokanałowe wzmacniacze są wykorzystywane w złożonych zastosowaniach pomiarowych, od testów drogowych pojazdów po eksperymentalną analizę naprężeń z użyciem pojedynczych tensometrów w przemyśle lotniczym.

Kalibracja i precyzyjne ustawienia

K800 oferuje pięć etapów kalibracji dla niezrównoważenia wzmacniacza wynoszącego ±8 mV/V. Etapy są indywidualnie zbalansowane dla każdego z ośmiu kanałów, co zapewnia precyzyjną sieć rezystorową umożliwiającą osiągnięcie wysokiej dokładności. Urządzenie wyposażone jest w diody LED na przednim panelu, które informują o stanie urządzenia w dowolnym momencie, co sprawia, że kalibracja przebiega intuicyjnie i szybciej niż w przypadku sekwencyjnej kalibracji kanałów.

Wersje i obsługa

Dostępne są cztery wersje urządzenia – o rezystancjach 120 ohm, 350 ohm, 700 ohm oraz 1000 ohm – aby sprostać potrzebom najpopularniejszych nominalnych rezystancji tensometrów. K800 może być obsługiwany zarówno z komputera podłączonego przez port USB, jak i za pomocą cyfrowego wejścia. Regulację etapów kalibracji oraz akwizycję danych można przeprowadzić ręcznie lub przy użyciu komputera z odpowiednim programem sterującym. Korzystanie z portu USB redukuje problemy z okablowaniem, gdyż nie jest potrzebny osobny zasilacz, natomiast przy użyciu cyfrowego wejścia sterowania wymagany jest standardowy pakiet zasilania.

Modułowość i certyfikacja

Jednostka została zaprojektowana z myślą o modułowości – metalowe obudowy są układane jedna na drugiej, co pozwala zaoszczędzić miejsce przy montażu wielu kalibracyjnych jednostek. Każdy K800 jest wyposażony w certyfikat DKD (German Calibration Service), co gwarantuje powiązanie pomiarów z krajowymi standardami. Do urządzenia dołączone są kable umożliwiające konfigurację układów 3- lub 4-drutowych, co pozwala na bezpośrednie podłączenie do mostkowych wzmacniaczy AP814 i AP815 firmy HBM używanych w połączeniu z modułem bazowym ML801.

Główne cechy
- Symulacje mostków czterobrzmiących (do kalibracji AP814 i AP815 systemu MGCplus)
- Równoległe sterowanie wszystkimi ośmioma sygnałami kalibracyjnymi
- Cztery wersje: 120 ohm, 350 ohm, 700 ohm lub 1000 ohm rezystancji kalibracyjnej
- Sterowanie komputerowe lub ręczna obsługa
- Wskaźnik stanu za pomocą diod LED
