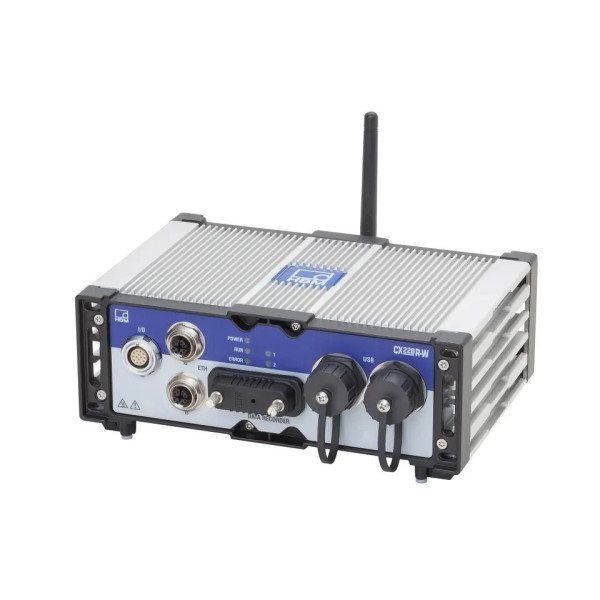

CX22B-R-W

Data recorder z rodziny SomatXR z catmanEasy

Funkcje
- Użycie jako rejestrator danych lub bramka FireWire-Ethernet
- Podłączenie wzmacniaczy i modułów SomatXR
- Integracja kamery wideo, GNSS lub IMU
- Interfejsy dla klawiatury, (dotykowego) ekranu, myszy, pamięci USB, routera mobilnego/komórkowego (5G, LTE, UMTS, …)
- Wstępnie zainstalowany: catmanEASY firmy HBM

Konfiguracja i interfejsy
- Wewnętrzna pamięć danych: 240 GB SSD (180 GB przeznaczone na dane)
- 3 x Ethernet (2 x Gigabit M12 z kodowaniem, 1 WLAN)
- 2 x FireWire
- 2 x USB 2.0
- 1 x Display Port (DVI-D)
- 1 x cyfrowe I/Os (3 wejścia, 3 wyjścia)
- Diody LED informujące o statusie

Ogólne
- Stopień ochrony IP65/IP67
- Bardzo wysoka odporność na drgania i wstrząsy
- Zasilanie: 10...30 V DC, maks. 20 W

Uwagi
- W zestawie 12-miesięczna konserwacja oprogramowania
- Firma HBM oferuje również pakiet CX22B-R oraz catmanAP

SomatXR CX22B-R-W – Mobilna, wytrzymała akwizycja danych

Seria SomatXR o ultraodpornej konstrukcji oraz rejestrator danych CX22B-R-W stanowią idealne rozwiązanie do zastosowań w trudnych warunkach. Dzięki wstępnie zainstalowanemu oprogramowaniu do akwizycji danych catman, wszystkie pozyskane dane są zapisywane w trwałym i niezawodnym formacie binarnym na wewnętrznej pamięci danych o pojemności 180 GB. Wszystkie metadane dokumentujące całą konfigurację systemu oraz ustawienia testowe są zapisywane automatycznie, co pozwala na szybkie prześledzenie wyników testów i porównanie ich między różnymi pomiarami. Catman oferuje rozbudowaną funkcjonalność przetwarzania danych online oraz realizuje testy automatyczne oparte na skryptach bezpośrednio w terenie.

CX22B-R-W umożliwia interaktywne przeprowadzanie prac testowych, przegląd i wizualną analizę zarejestrowanych danych oraz wyciąganie wniosków poprzez generowanie raportów bezpośrednio w terenie. Uzyskanie szerszych informacji zwiększy efektywność testów, wymagając mniejszej liczby powtórzeń. W przypadku długoterminowych zadań monitorujących 24/7, możliwe jest również skonfigurowanie urządzenia CX22B-R-W do pracy w trybie autonomicznego rejestrowania danych w tzw. „czarnej skrzynce”, wspieranego przez różne tryby rejestracji danych (przełączanie szybkości danych przy określonych zdarzeniach), połączenia z chmurą (dodatkowe przechowywanie danych), przesyłania strumieniowego, powiadomień (alarmowanie) oraz zdalnej obsługi.

Pomiary sygnałów mieszanych dla maksymalnej elastyczności

SomatXR pomaga w realizacji zadań walidacyjnych poprzez pozyskiwanie precyzyjnych pomiarów sygnałów mieszanych, całkowicie zsynchronizowanych czasowo i z preferowaną szybkością bazową. Umożliwia to analizę danych z różnych źródeł w celu weryfikacji zachowania fizycznego zgodnie ze specyfikacjami projektu podczas cyklu projektowania produktu, na przykład podczas testów pojazdów.

Możliwe połączenia według typów różnych modułów wejściowych
- czujniki siły i tensometry we wszystkich konfiguracjach
- przyspieszenie i mikrofony (IEPE, MEMS)
- wejścia napięciowe
- czujniki prądu
- pomiary przemieszczenia (indukcyjne, potencjometryczne)
- pomiary temperatury (termopara, RTD, NTC, PTC)
- prędkość obrotowa (enkodery, pick-upy)
- komunikacja magistrali pojazdu (CAN FD, MVB) oraz bezpośredni dostęp do sterowników ECU przez xCP
- czujniki kinematyki i pozycji (GPS/GNSS/IMU)
- wideo
- oraz wiele innych

Elastyczna akwizycja sygnałów mieszanych

Pomiary mechaniczne, temperatury, elektryczne, magistrali pojazdów, kinematyki i pozycji, kamery itp.

- Autonomiczne rejestrowanie danych lub interaktywne testowanie z natychmiastową wizualizacją i analizą
- Prawdziwie modułowa konstrukcja: rozproszone lub scentralizowane układy przy wysokiej liczbie kanałów
- Integracja w czasie rzeczywistym lub poprzez narzędzia MCD za pomocą CX27C
- Wszechstronne zastosowanie
- Ekstremalnie wytrzymała konstrukcja zgodna ze standardem MIL – instalacja odporna na wstrząsy i drgania w najbardziej wymagających warunkach
- Odporny na warunki zewnętrzne, pył i wodę (IP65/IP67), 10 000 cykli wtyczania
- Rozszerzony zakres temperatur (-40 °C do +80 °C), odporność na oszronienia
- Niezwykle trwały format danych (eksport do innych formatów)
- Niezawodne działanie w terenie
- Szybkość i łatwość obsługi
- Brak potrzeby programowania, intuicyjna konfiguracja przy użyciu bazy danych czujników lub importu z Excel™
- Możliwość dostosowania interfejsu wizualizacji i operacji, umożliwiającego obsługę dotykową
- Uzyskanie szczegółowych informacji o sygnale w trakcie testów, dzięki możliwości odczytu śladowych danych testowych
- Cyfrowe IO do obsługi wyzwalaczy i alarmów
- Efektywny przepływ pracy
