CX27C

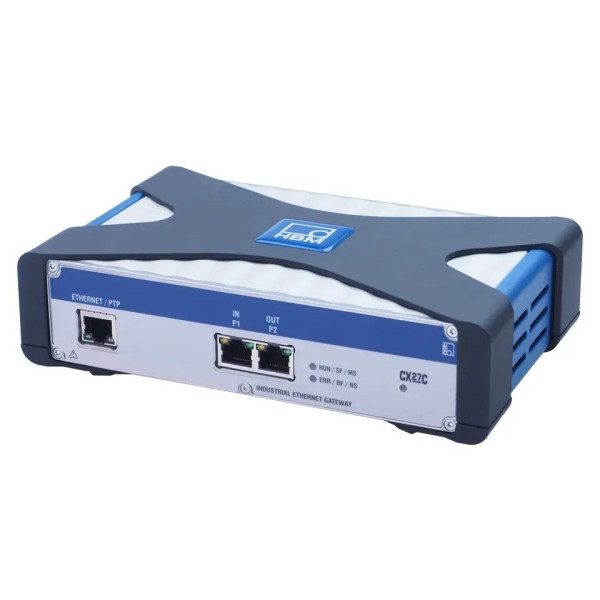

CX27C QuantumX Gateway

Interfejsy
- EtherCAT (2 złącza: wejście/wyjście, RJ45)
- PROFINET (2 złącza: wejście/wyjście, RJ45)
- 2 x Ethernet front (100/1000 Mbit/s, PTPv2, RJ45)
- xCP-on-Ethernet Client
- 2 x FireWire (tył, ODU)

Ogólne
- Zasilanie: 10...30 V DC, maks. 7 W
- Możliwość równoległego korzystania z wielu modułów w jednym systemie

QuantumX CX27C: Automatyzacja stanowisk testowych w czasie rzeczywistym i analiza danych – idealne połączenie obu światów

Moduł bramki QuantumX CX27C jest kluczem do wielu konfiguracji łańcucha pomiarowego – bez kompromisów. Umożliwia zarówno synchroniczną analizę metrologiczną badanego egzemplarza, jak i integrację z automatyzacją stanowiska testowego, a tym samym testowanie w czasie rzeczywistym. Informacje z czujników z maksymalnie 24 modułów QuantumX lub SomatXR mogą być pobierane jednocześnie, a do 199 sygnałów może być zintegrowanych, równolegle i w czasie rzeczywistym.

Moduł bramki CX27C jest szczególnie elastyczny dzięki różnym możliwościom integracji danych:
- Integracja poprzez Ethernet TCP/IP z oprogramowaniem do akwizycji danych catman lub dowolnym innym oprogramowaniem
- Integracja w czasie rzeczywistym poprzez EtherCAT lub PROFINET IRT
- Integracja poprzez XCP-on-Ethernet z dowolnym oprogramowaniem CAL
- Szybka i łatwa integracja QuantumX

Dostępna jest szeroka gama opcji synchronizacji, takich jak EtherCAT™, PROFINET czy Ethernet IEEE1588:2008 PTPv2 i NTP, które umożliwiają szybką i łatwą integrację potężnego systemu akwizycji danych QuantumX w wielu środowiskach testowych.

Brama CX27C – zastosowania
- Trwałość strukturalna i termiczna
- Silniki i układy napędowe
- Rozwój nowych funkcji dla jednostek sterujących
- Wysoka elastyczność
- Zbieranie danych pomiarowych przy użyciu QuantumX i catman
- Integracja w czasie rzeczywistym (EtherCAT lub PROFINET IRT) poprzez XCP-on-Ethernet
- Uniwersalne kanały umożliwiają wykorzystanie dowolnego czujnika
- Idealny przy stale zmieniających się wymaganiach oraz w wymagających zadaniach

Do analizy próbek testowych i automatyzacji w czasie rzeczywistym przy użyciu Ethernet, EtherCAT, PROFINET lub XCP-on-Ethernet równolegle.

Wysoka wydajność
- Przepustowość danych Ethernet 2 MS/s
- 199 sygnałów w czasie rzeczywistym, równolegle na milisekundowej siatce czasowej
- Unikalna praca czterech połączeń magistrali, np. EtherCAT + Ethernet, PROFINET + Ethernet, EtherCAT oraz XCP-on-Ethernet
- Możliwość użycia wielu modułów CX27C w jednym systemie: EtherCAT + EtherCAT + PROFINET, XCP-on-Ethernet oraz CAN FD z MX471C

Duża przepustowość danych

Duża przepustowość danych dzięki dwóm ścieżkom sygnałowym.

Szybka konfiguracja
- Automatyczna konfiguracja dzięki automappingowi
- Wiele opcji synchronizacji (PTPv2, EtherCAT, PROFINET, FireWire…)
- Darmowe i łatwe w użyciu oprogramowanie konfiguracyjne (MX Assistant)
- Idealny przy stale zmieniających się oraz w wymagających zadaniach
- Szybka integracja sygnałów dzięki automatycznej parametryzacji kanałów (TEDS) i automappingowi
