MX471C

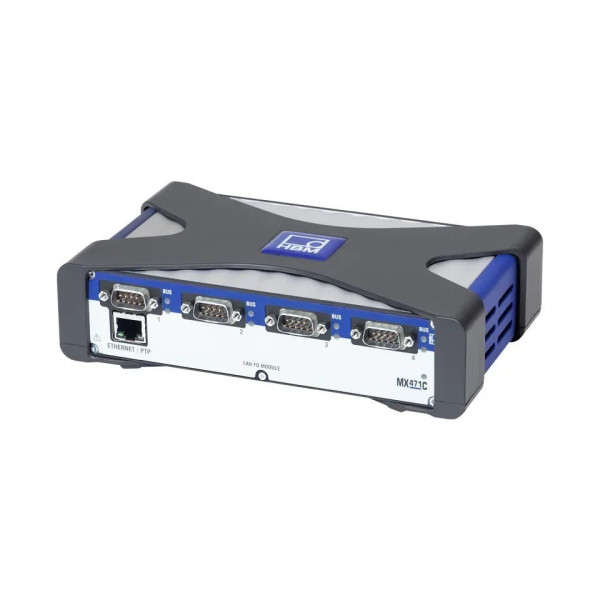

MX471C QuantumX CAN FD moduł (4)

Dane techniczne i podstawowe funkcje

- 4-kanałowy moduł CAN FD z rodziny QuantumX
- Obsługuje ISO CAN FD oraz CAN 2.0 A/B

Odczyt CAN (odbiór)

- Dekodowanie 128 sygnałów w czasie rzeczywistym
- Odczyt wszystkich sygnałów magistrali (surowych) oraz ich dekodowanie na PC
- Dekodowanie sygnałów CCP, XCP-on-CAN (wymaga CANape)

Brama CAN

- Zapisywanie do 200 sygnałów analogowych do CAN FD

Transmisja

- Połączenie modułów MX przez FireWire

Brama Ethernet

- Przesyłanie sygnałów ze wszystkich podłączonych modułów MX do PC
- 2 x Ethernet 100/1000/1000 (PTPv2, RJ45)

Ogólne cechy

- Konfigurowalna prędkość transmisji, przełączana wewnętrzna terminacja
- Elektrycznie izolowane kanały
- Złącze: D-Sub 9-pin (męskie)
- Zasilanie: 10...30 V DC, max. 6 W

Opis produktu

QuantumX MX471C – CAN FD pod kontrolą do testów mobilnych i laboratoryjnych. Moduł szyny QuantumX CAN FD MX471C umożliwia równoczesną integrację czterech sieci CAN lub CAN FD w systemie akwizycji danych QuantumX. Może być rozbudowywany o dowolną liczbę modułów, umożliwiając odbiór sygnałów z CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS czy CANopen.

W połączeniu z modułami analogowego wejścia pomiarowego oraz rejestratorem danych, MX471C idealnie sprawdza się jako rejestrator CAN FD do testów mobilnych pojazdów czy monitoringu floty. Wszystkie sygnały mogą być pozyskiwane jako strumień surowych danych i dekodowane w czasie rzeczywistym za pomocą oprogramowania na PC lub rejestratora. Dodatkowo, sygnały te mogą być przesyłane na analogowe wyjście napięciowe (MX878B) lub do systemu Ethernet (CX27C) dla integracji laboratoryjnej.

Elastyczność i wysoka wydajność

- Potężny tryb pracy bramy CAN umożliwia przesyłanie do 200 sygnałów analogowych wejściowych do systemu automatyki, co pozwala na łatwą integrację nowego sprzętu z istniejącymi systemami testowymi
- Wszystkie sygnały mogą być kodowane w czasie rzeczywistym, co zapewnia opóźnienie poniżej 1 ms
- Funkcja bramy Ethernet umożliwia przesyłanie sygnałów z podłączonych modułów MX bezpośrednio do PC lub rejestratora
- Komunikaty mogą być dzielone i ponownie składane, co pozwala na utworzenie bramy CAN-2-CAN

Zalety i zastosowanie

- Mocne pozyskiwanie sygnałów z sygnaturą czasową na czterech, elektrycznie izolowanych szynach CAN FD
- Pojedyncze urządzenie odbierające sygnały (surowe lub z pokładowym dekodowaniem) z możliwością równoległego przesyłania danych analogowych
- Wysokie przepływy danych – do 4 MBit/s w trybie CAN FD
- Odbieranie i przesyłanie danych przy wysokiej przepustowości
- Wysoka łączność – odbiór wielu protokołów (CAN FD, CAN 2.0 A/B, CCP, xCP-on-CAN, J1939, ISOBUS, CANopen)
- Przesyłanie sygnałów analogowych do systemu CAN FD/CAN oraz do Ethernet, umożliwiające ich integrację z PC lub rejestratorem
- Generowanie pakietów i przesyłanie sygnałów analogowych w trybie bramy
- Szeroka gama akcesoriów: kable, złącza, sterowniki oraz pakiet oprogramowania
- Synchroniczne rejestrowanie sygnałów z magistrali, zsynchronizowanych z danymi analogowymi z innych modułów MX dzięki optymalnej integracji z rodziną QuantumX
