GN8102B

HighSpeed Voltage - Karta wejściowa

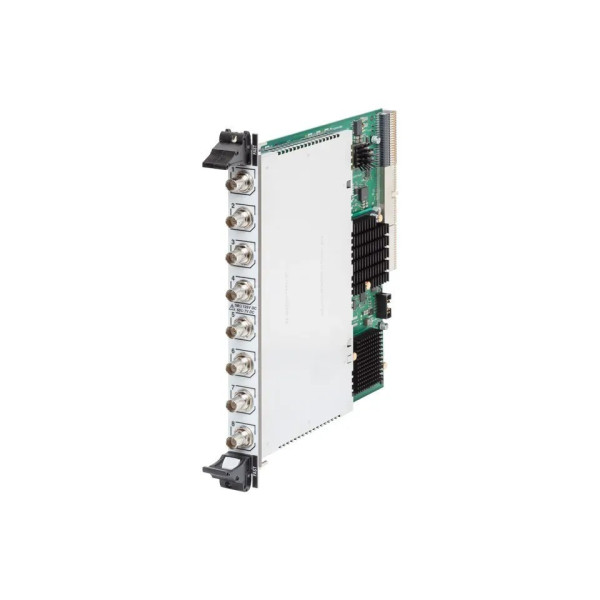

HighSpeed Voltage karta wejściowa, 8 kanałów; 100 MS/s, 14 bit, 8 GB RAM.

Funkcje
- pojedyncze zakończenie
- impedancja: 1 MΩ lub 50 Ω
- zakres wejściowy 1 MΩ: ±10 mV do ±100 V
- zakres wejściowy 50 Ω: ±10 mV do ±5 V
- analogowy filtr antyalias Bessela, z cyfrowymi filtrami down samplingu Bessel oraz Butterworth
- 16 cyfrowych wejść zdarzeń oraz dwa wejścia licznik/timer

Kompatybilność
- Powiązane główne jednostki: GEN2tB
- -3t
- -4tB
- -7tA
- -17tA
- Mainframe zintegrowane z PC: GEN3i
- -3iA
- -7i
- -7iA

Opcje (fabrycznie zainstalowane, dostępne również oddzielnie)
- baza danych wzorów w czasie rzeczywistym 1-GEN-OP-RT-FDB
- Karty wejściowe dla ultraszybkich sygnałów mechanicznych i elektrycznych: GN8101B, GN8102B, GN8103B

Szczegóły techniczne
Przy 25 MS/s, 100 MS/s lub 250 MS/s karty wejściowe wysokiej prędkości nadają się do akwizycji ultraszybkich, dokładnych i wysokorozdzielczych sygnałów przejściowych w testach mechanicznych o wysokiej prędkości lub w środowiskach elektrycznych/elektronicznych.
Karty akwizycji danych (DAQ) GN8101B, GN8102B oraz GN8103B oferują osiem kanałów, każdy przy bardzo wysokiej prędkości. Dzięki opcjonalnej filtracji antyaliasowej, wysokim pasmem oraz niskoszumowym wzmacniaczom wejściowym o błędzie 0,1% karty te przekształcają serię Genesis HighSpeed w niezwykle szybki rejestrator sygnałów przejściowych – przy zaskakująco niskiej cenie za kanał.
Wersje:
- GN8103B: rozdzielczość 14-bit przy częstotliwości próbkowania 25 MS/s
- GN8102B: rozdzielczość 14-bit przy częstotliwości próbkowania 100 MS/s
- GN8101B: rozdzielczość 14-bit przy częstotliwości próbkowania 250 MS/s
Tryb zwiększonej rozdzielczości podnosi rozdzielczość wejściową dla wszystkich modeli do 16-bit przy niższych prędkościach.
Duża pojemność pamięci wynosząca 8 GB na płytce umożliwia rejestrowanie dłuższych zdarzeń, natomiast funkcja cyfrowego wyzwalacza gwarantuje, że dane są akwizytowane w momencie wystąpienia zdarzenia.

Wysoka wierność sygnału
- Błąd 0,1%
- rozdzielczość 14-/15-/16-bit; dynamiczne zwiększenie rozdzielczości
- zakres wejściowy ±10 mV do ±100 V
- wejście 1 MΩ lub 50 Ω

Niezawodna akwizycja
- 8 kanałów do jednoczesnej akwizycji
- cyfrowe wyzwalacze dla każdego kanału
- do 200 wyzwalaczy/s
- synchronizacja próbkowania i wyzwalania między kartami oraz między głównymi jednostkami (światłowodowa transmisja)

Potężna akwizycja
- oparta na sweepie lub ciągły streaming, nawet jednocześnie
- przełączanie częstotliwości próbkowania na wyzwalaczu
- DSP do wykonywania obliczeń w czasie rzeczywistym (przy obniżonej prędkości)
- dodatkowe kanały licznik/timer i wyjścia
