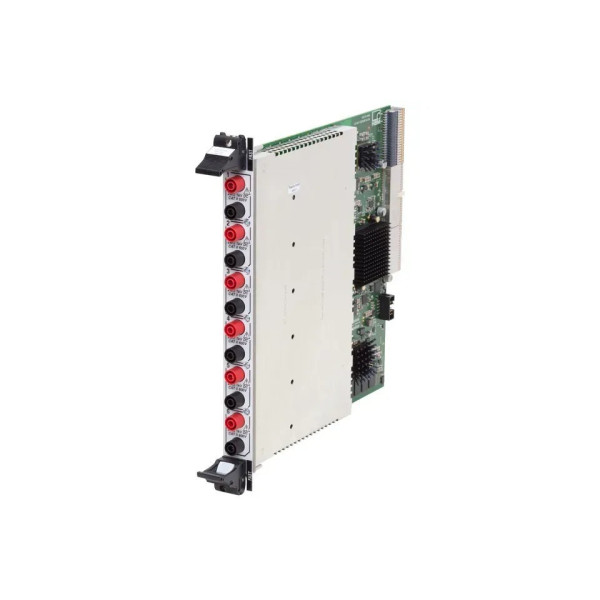

GN611B

Nazwa produktu

6CH HighVoltage, 200kS/s GN611B KARTA GHS, 6CH HighVoltage, 200kS/s karta wejściowa wysokiego napięcia, 6 kanałów; 200 kS/s, 18 bit, 200 MB RAM

Cechy
- Izolowany
- Zakres napięć wejściowych ±10 mV do ±1000 V
- 1 kV zbalansowane, różnicowe wejście izolowane
- 600 V RMS – wzmocniona izolacja CAT II
- 4 mm w pełni izolowane wtyki banana
- Analogowo-cyfrowe filtry antyaliasingowe
- 16 zdarzeń cyfrowych oraz dwa wejścia licznika/timeera

Kompatybilność
- Mainframe’y przewodowe: GEN2tB, -3t, -4tB, -7tA, -17tA
- Mainframe’y ze zintegrowanym PC: GEN3i, -3iA, -7i, -7iA

Opcje
- Baza danych formuł w czasie rzeczywistym 1-GEN-OP-RT-FDB
- Karta wejściowa dla High Voltage ISO: 1000V

Opis techniczny

GN611B – Testowany do 6,4 kV, wzmocniona izolacja umożliwia bezpieczne pomiary do 600 V RMS CAT II (standard bezpieczeństwa IEC61010-1:2010).
Sześć izolowanych, zbalansowanych, różnicowych wejść oferuje zakresy napięć od ±10 mV do ±1000 V. GN611B zapewnia 18-bitową rozdzielczość oraz 200 kS/s.

Poza natychmiastowym odczytem wartości, wykrywanie cykli w czasie rzeczywistym umożliwia wykonywanie obliczeń cyklicznych, takich jak TrueRMS na wszystkich kanałach analogowych, a także moment obrotowy, kąt i prędkość na wszystkich kanałach licznika/timeera jednocześnie.

Opcja kalkulatorów bazy danych formuł w czasie rzeczywistym oferuje szeroki zestaw procedur matematycznych, pozwalających na obliczenia mocy mechanicznej oraz elektrycznej wielofazowej (P, Q, S) czy też obliczenia efektywności.

Dodatkowo: Bezpieczna sonda 1 kV RMS CAT IV, zatwierdzona sonda 5 kV RMS, szybkie prędkości próbkowania od 0,1 S/s do 200 kS/s lub 2 MS/s na kanał, 18-bitowa rozdzielczość, analogowo-cyfrowe filtry dobierane przez użytkownika, kalkulatory cykliczne w czasie rzeczywistym oraz wyzwalanie na podstawie wyników w czasie rzeczywistym.
