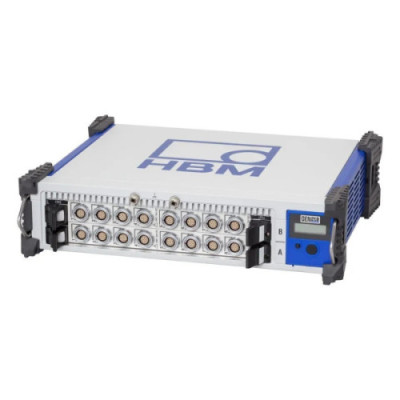

GEN2TB

Dane techniczne

- 2 sloty GEN2TB / GEN2tB tethered mainframe
- 2 sloty GEN2tB tethered mainframe
- 2 sloty akwizycji
- Do zastosowań przenośnych lub do montażu w szafie rack
- 1 port Ethernet 1 GBit, PTPv2.0, 100 MB/s
- Obsługa do 32 zdarzeń cyfrowych i 4 kanałów T/C
- Port Master/Sync (wymagany SFP)
- Port optyczny Ethernet 1 GBit (wymagany SFP)
- Wyświetlacz statusu informujący o stanie systemu
- Zawiera oprogramowanie
- Perception Standard z pojedynczą kontrolą mainframe
- Opcje (fabrycznie montowane, dostępne jako dodatkowe zamówienie)
- Moduły SFP do:

- Optycznego Master/Sync
- Optycznego Ethernet 1 GBit
- Wewnętrzny dysk SSD: 500 GB, 200 MB/s
- CAN FD/CAN 2.0 we/wy/sterowanie akwizycją

Opis produktu

Genesis HighSpeed Tethered Mainframes firmy HBM stanowią niezbędną podstawę wszechstronnych i niezwykle potężnych systemów akwizycji danych. Ich konstrukcja umożliwia zastosowanie od 2 (GEN2tB) do 17 (GEN17tA) slotów akwizycji, co gwarantuje maksymalną elastyczność przy dopasowaniu do specyficznych wymagań Twojej aplikacji.

Możliwe jest łączenie wielu mainframe w celu dalszego rozszerzenia systemu testowego. W zależności od wybranego trybu pracy – ciągłego lub impulsowego – dane pomiarowe mogą być przesyłane bezpośrednio na wewnętrzny dysk SSD, zapisywane na opcjonalnym wymiennym nośniku, przesyłane do zewnętrznego komputera PC lub buforowane w wysokoprzepustowej pamięci RAM kart wejściowych, co umożliwia rejestrację impulsową bez ograniczeń przepustowości.

Kompaktowe wymiary urządzenia umożliwiają efektywny montaż w szafie rack lub obudowie. Dzięki funkcji Master/Sync możliwa jest synchroniczna rejestracja przy użyciu dwóch lub więcej mainframe, co ułatwia integrację z systemami zawierającymi inne urządzenia.

Obsługa protokołu Precision Time Protocol (PTP v2) pozwala na synchronizację zegarów wielu urządzeń w sieci Ethernet, niezależnie od rodziny produktów. Ponadto, urządzenie umożliwia płynną integrację z systemem Perception, oferującym opatentowaną, wyjątkowo szybką wizualizację dużej ilości danych.

Zalety

- Kompaktowa konstrukcja umożliwiająca montaż w szafie rack lub obudowie
- Wysoka elastyczność dzięki możliwości zastosowania od 2 do 17 slotów akwizycji
- Funkcja Master/Sync dla synchronicznej rejestracji wielu mainframe
- Precyzyjna synchronizacja dzięki protokołowi PTP v2 (oraz IRIG)
- Szeroka integracja z systemami EtherCAT, CAN FD oraz API GEN DAQ
- Opcjonalne moduły SFP dla optycznego Master/Sync oraz Ethernet 1 GBit
